Nahwärme-Pufferspeicher

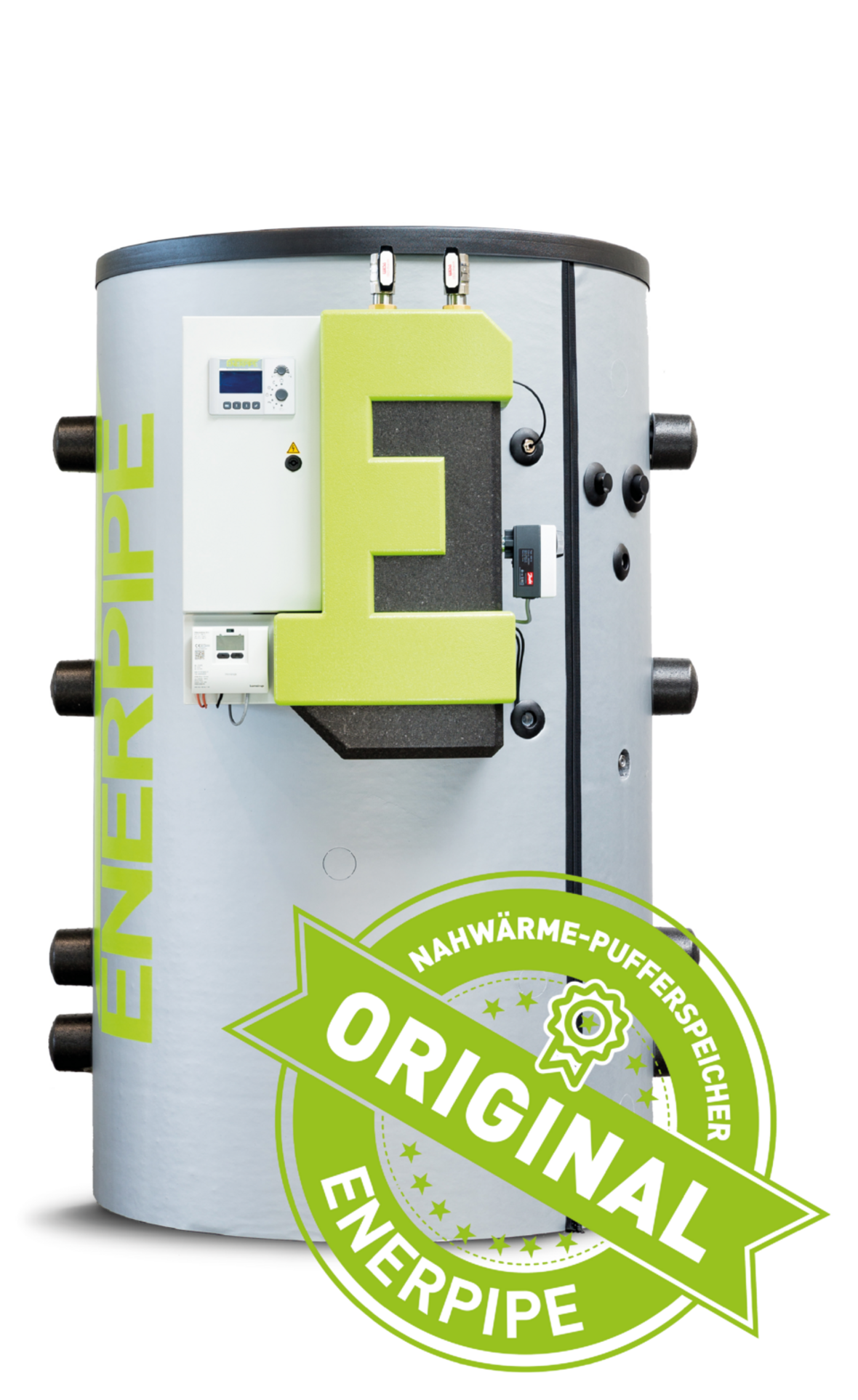

Um das Know-How jahrelanger Erfahrung in der Übergabetechnik zu bündeln, wurde speziell für Wärmespeichernetze der ENERPIPIE Nahwärmespeicher entwickelt, der durch höchste Effizienz dauerhaft wirtschaftliche Vorteile gewährleistet.

Wir empfehlen statt einer einfachen Übergabestation, einen Pufferspeicher anzuschließen.

Die Vorteile sind:

  • Es reduzieren sich die Lastspitzen, auf die ansonsten das Heizsystem und die Rohrleitungen vorbereitet sein müssen.
  • Das Netz kann ggf. in Sektoren unterteilt werden.
  • Vor allem in den warmen Monaten kann die Warmwasserzirkulation phasen- und teilweise komplett abgeschaltet werden, was die Wärmeverluste deutlich minimiert.
  • Die Anschlussleistung lässt sich reduzieren.
  • Der Warmwasser-Volumenstrom wird geringer.
  • Kleinere und damit günstigere Rohrdurchmesser
  • Die Verteilerpumpen können kleiner dimensioniert werden, mit deutlichen Auswirkungen auf die Kostensituation.
  • Stromeinsparung durch Reduzierung der Laufzeit von Netzpumpen und Übergabetechnik



Der Vorteil von Wärmenetzen mit dezentralen Nahwärmespeichern liegt in einem geringeren Wärmeverlust. Mit einem dezentralen Wärmespeicherkonzept inklusive intelligenter Ladesystematik können Anschlussleistung, Netzspitzen, Betriebszeiten und somit Wärmeverluste reduziert werden.



ÜBERSICHT Nahwärme-Pufferspeicher, bzw. Fernwärme Pufferspeicher

Bei der Frage, welches Pufferspeichersystem für Sie geeignet ist, ist es zunächst wichtig zu wissen, ob es sich um eine zentrale Ladung, dezentrale Ladung oder um einen Neubau/Niedertemperatur handelt.

Im zweiten Schritt sind weitere Faktoren im Zusammenhang zu sehen, wie Leistung, Anschlussnehmer, Trassenlänge und weitere Besonderheiten vor Ort.

Anwendung

FunktionsweiseSchema und Beschreibung

Produktbezeichnung

Pufferspeicher zentrale Ladung

Diese PS werden in Wärmenetze mit zentraler Netzpumpe eingesetzt. Die zentrale Netzpumpe versorgt alle Abnehmer und kann über die Heizhaussteuerung geregelt werden.

PS in den Häusern haben Volumenstromregler statt einer eigenen Pumpe.

Schicht-
speicher
SP-ZL / SP-ZL-H

Hochleistungs-
speicher
HP-ZL / HP-ZL-H

Übergabe-
speicher
ÜP-ZL / ÜP-ZL-H

Pufferspeicher dezentrale Ladung

Diese PS werden in Wärmenetze ohne eine zentrale Netzpumpe eingesetzt. Jeder PS verfügt über eine eingebaute Ladepumpe, die nur bei Bedarf arbeitet. Die Stromkosten trägt der Abnehmer.

Für kleine Netze i.d.R. für max. 5 Häuser.

PS in den Häusern haben eigene Pumpe.

Schicht-
speicher
SP-DL / SP-DL-H

Hochleistungs-
speicher
HP-DL / HP-DL-H

Übergabe-
speicher
ÜP-DL / ÜP-DL-H

Pufferspeicher für Niedertemperatur-systeme und Neubau (Primärspeicher)

Hier wird der Pufferspeicher mit Primärwasser beladen (Wasser aus der Heizzentrale). Am Speicher kann die Friwa direkt angeschlossen werden, somit kann eine effiziente Warmwassererwärmung erreicht werden. Es gibt es keine doppelte Grädigkeit.  im Neubau wird mit niedrigen Vorlauftemperaturen gefahren. Um trotzdem eine effiziente Warmwassererwärmung zu erreichen und möglichst Wärmeverluste zu vermeiden, setzt man auf dieses Speicherkonzept. Wie das Konzept funktioniert, sehen Sie in diesem Video.

CaldoTHERM

NP

Wenn Sie mehr zu Vorteilen von Pufferspeichern wissen möchten, lesen Sie hier:

https://www.dein-heizungsbauer.de/ratgeber/bauen-sanieren/pufferspeicher-heizung/

Ladeverhalten und Entladeverhalten eines Nahwärme-Pufferspeichers

Entlade- und Ladeverhalten

Bei Verwendung eines dezentralen Pufferspeichersystems ist die Volllaststundenzahl höher und damit die Anschlussleistung geringer als bei Wärmenetzen mit herkömmlichen Übergabestationen. Dies liegt daran, dass der Pufferspeicher die Wärmespitzen im Gebäude abfängt.

Alle Produkte zu Nahwärme-Pufferspeicher:

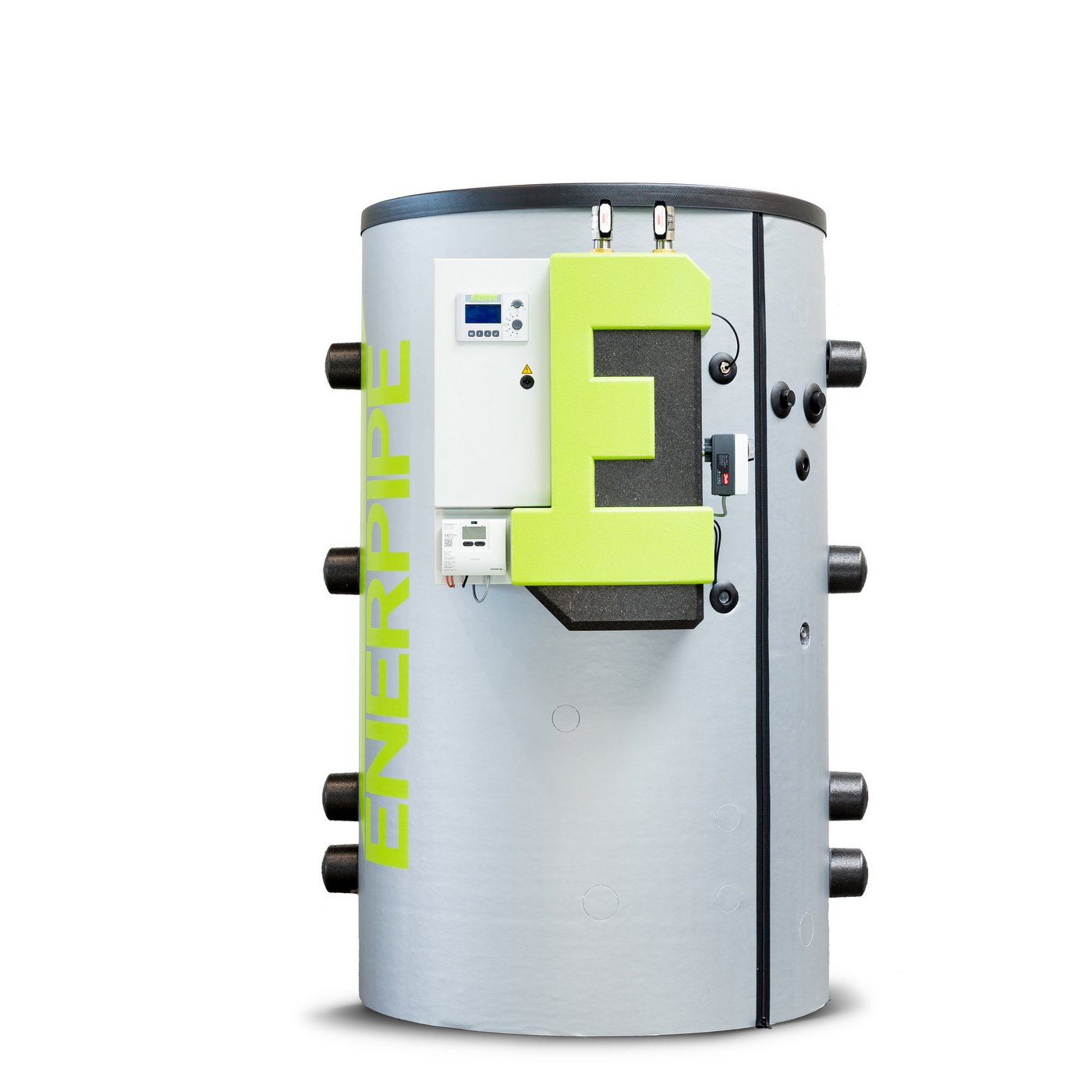

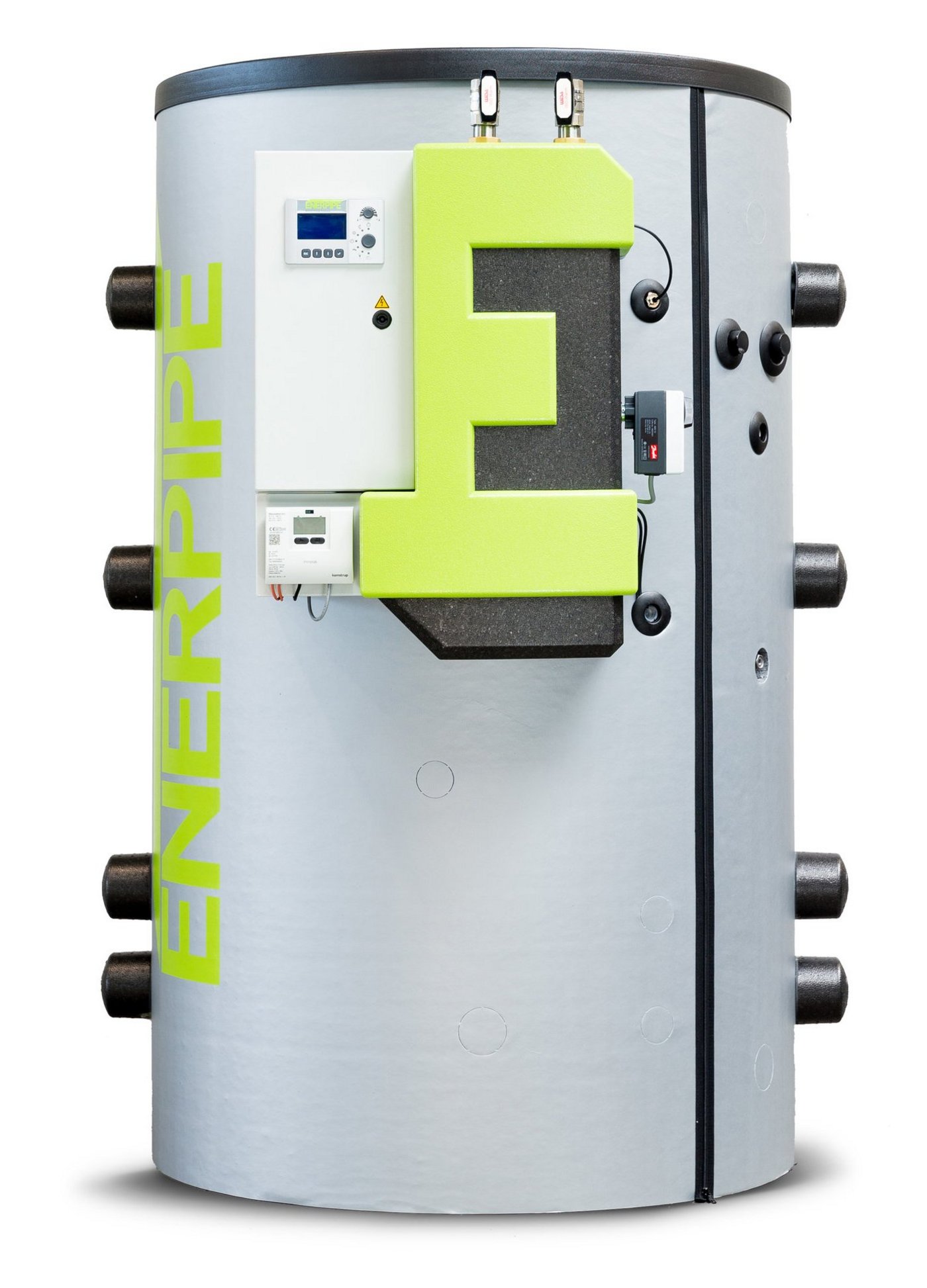

HP800ZL NAhwärme Pufferspeicher

Pufferspeicher mit zentraler Ladung (ZL)

Der Standard in Wärmenetzen mit einer zentralen Netzpumpe.

HP800DL

Pufferspeicher mit dezentraler Ladung (DL)

In kleinen Wärmenetzen ohne eine zentrale Netzpumpe. Der Pufferspeicher im Haus hat eine eigene Pumpe.

CaldoTHERM Kompaktspeicher Pufferspeicher

CaldoTHERM

Diese kompakten Pufferspeicher eignen sich besonders für den Neubau.

NP Pufferspeicher für Niedertemperatur

NP

Der NP wird speziell in Niedrigenergiehäusern bei höheren Anschlussleistungen angewendet.
