CaldoTHERM
Ihre Vorteile auf einen Blick
- keine doppelte Grädigkeit von Netzwasser zu Warmwasser-Bereitung
- geringer Platzbedarf dank Wandschrankgröße
- kostengünstig
- inklusive Frischwasserstation für Warmwasserbereitung
- wird anschlussfertig geliefert
Diese kompakten Pufferspeicher eignen sich besonders für den Neubau.
Die Transformation der Wärmenetze ist in vollem Gang. In Bestandswärmenetzen wird versucht die Vorlauftemperaturen abzusenken, um mögliche Niedertemperaturabwärmequellen nutzen oder auf Wärmeerzeuger wie Solarthermie oder Wärmepumpen setzen zu können. Im Neubau werden inzwischen so genannte LowEx Wärmenetze realisiert, deren Vorlauftemperatur nur noch ca. 45-55°C beträgt. Diese geringen Netzvorlauftemperaturen haben zur Folge, dass spezielle Anforderungen an die Übergabetechnik gestellt werden, um effiziente Wärmeübertragung realisieren zu können.
Mit unserem Pufferspeicher für Niedertemperatur und Neubau samt der effizienten Steuerung haben wir technische Lösungen im Portfolio, die seines gleichen sucht.
Unser „Kleiner“ hat es in sich: voller Komfort bei geringem Platzbedarf. Der Nahwärmekompaktspeicher stellt eine vollwertige Lösung zur Wärmeversorgung dar und zeigt, wie im Neubau platzsparend und kostengünstig an ein Wärmenetz angeschlossen werden kann.
Im Video Nahwärme-Projekt Windsbach wird die Funktionsweise des CaldoTHERM erklärt.
Hier geht´s zum Video (ab Min. 7:39)
ALLES UNTER EINEM DECKEL

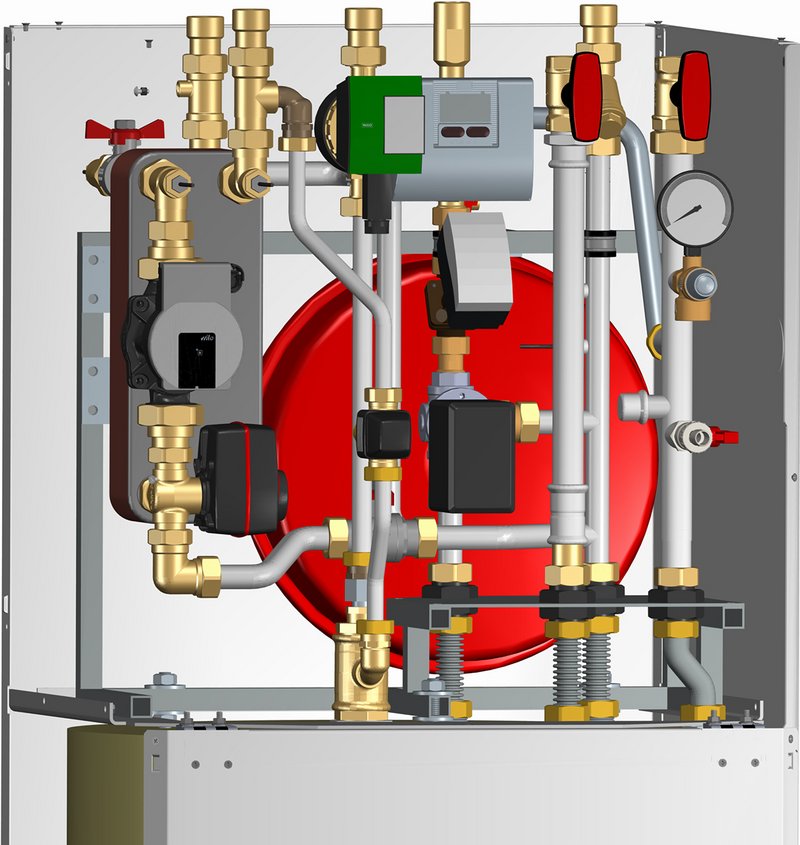

Der CaldoTHERM ist die Lösung für Neubaugebiete und Niedrigenergiehäuser. Seiner Verwendung in Mischnetzen mit Bestands- und Neubauten steht deswegen nichts entgegen. ENERPIPE‘s CaldoTHERM ist eine vollwertige Übergabetechnik inklusive FriWa, für die Warmwasserbereitung. Darüber hinaus sind alle, für die Sekundärseite notwendigen Komponenten, wie Ausdehnungsgefäß und Heizkreisgruppe samt Regler integriert.
PLATZSPAREND UND SMART

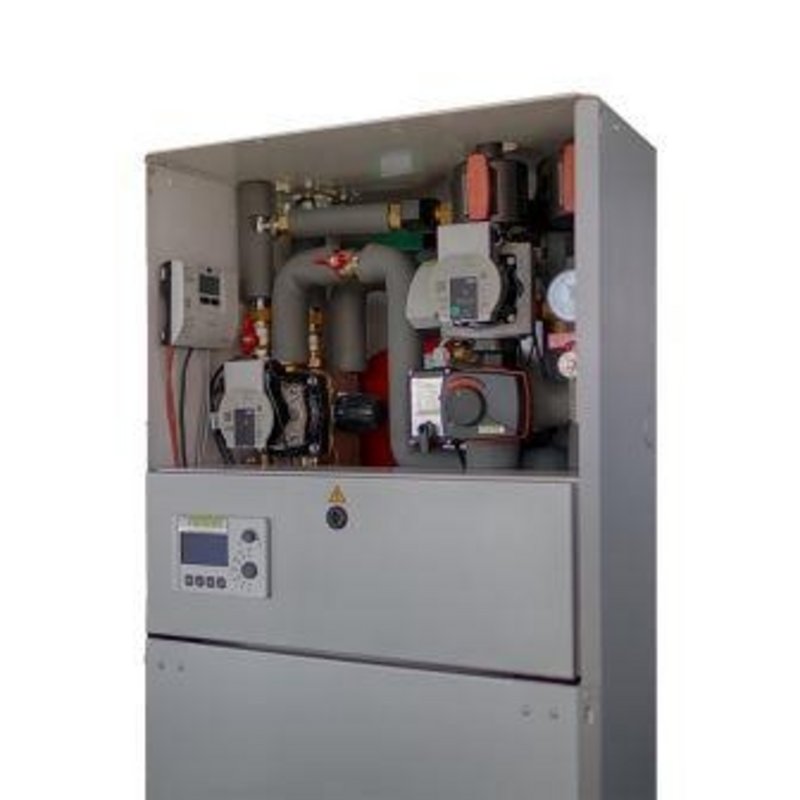

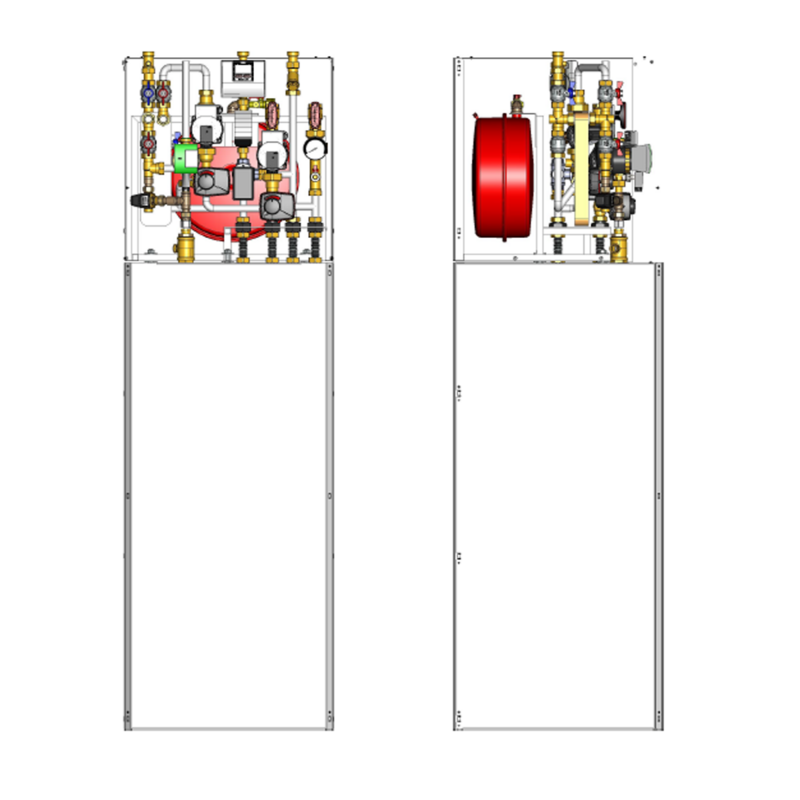

Der CaldoTHERM-Pufferspeicher wird anschlussfertig geliefert und kann so zeitsparend eingebaut werden. Dabei sind in ihm alle Komponenten zur Wärmeübergabe vorinstalliert. In Wandschrankgröße begeistert er nicht nur mit geringem Platzbedarf, sondern auch mit einem großen Leistungsumfang. Durch ein ausgeklügeltes Wärmetauscherkonzept können ganzjährig geringe Rücklauftemperaturen erreicht werden.
ZEITERSPARNIS
Der CaldoTHERM-Pufferspeicher wird anschlussfertig geliefert und kann so zeitsparend eingebaut werden. Dabei sind in ihm alle Komponenten zur Wärmeübergabe vorinstalliert.
SYSTEMKOMPONENTE
Der CaldoTHERM ist die Lösung für Neubaugebiete und Niedrigenergiehäuser. Seiner Verwendung in Mischnetzen mit Bestands- und Neubauten steht deswegen nichts entgegen.

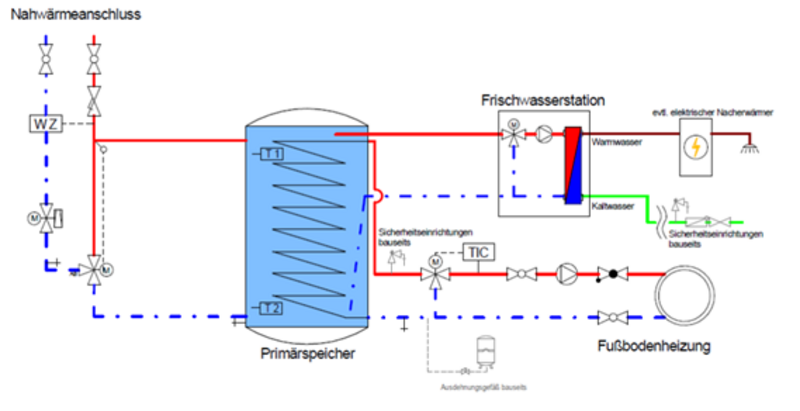

ÜBERGABEEINHEIT
- Schmutzfänger im Primärvorlauf
- 3-Wege-Umschaltkugelhahn gibt den Weg durch den Puffer erst frei, wenn die definierte primäre Vorlauftemperatur erreicht wird
- Volumenstromregler mit Motorstellventil für den hydraulischen Abgleich im Wärmenetz
- Wärmemengenzähler Qp1,5; DN20; Baulänge 110mm
HEIZKREISEINHEIT
- Heizungsumwälzpumpe für die Fußbodenheizung oder Heizkörper im Gebäude
- Schwerkraftbremse um Fehlzirkulationen zu vermeiden
- 3-Wege-Mischer für Regelung der eingestellten Vorlauftemperatur im Heizkreis
- Kugelhähne im Vorlauf und Rücklauf
- Sicherheitsventil
- Manometer zur Druckanzeige
- Kesselfüll- und Entleerungshahn
- Membran-Ausdehnungsgefäß zur Aufnahme des erwärmten ausgedehnten Heizungswassers
TRINKWASSEREINHEIT
- Hygienische Trinkwarmwasserbereitung mittels integrierter Frischwasserstation

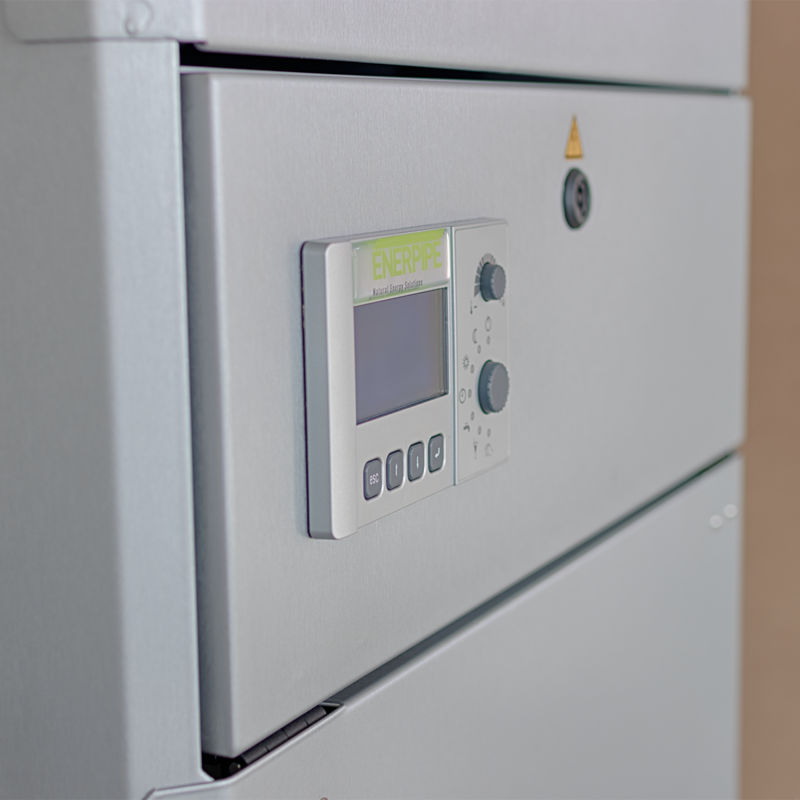

- Gewünschte Warmwassertemperatur über Bedienteil einstellbar
- Energieeffiziente Regelung mittels elektronischem Mischventil sowie drehzahlgeregelter Hocheffizienzpumpe
- Primärseitig Kugelhähne zur leichten Reinigung und Wartung des Wärmetauschers PUFFERSPEICHEREINHEIT
- 250 Liter Pufferspeichervolumen zur Speicherung des Primärheizungswassers
- Rohrwendelwärmetauscher zur effizienten Übertragung der Wärme an das Heizungswasser
- Komplett eingeschäumter Pufferspeicher für geringste Wärmeverluste
- 3 Speicherfühler
- Die Dämmung des Pufferspeichers ist mit Polyurethan Hartschaum mit einer Dichte von 45,7 kg/m³ ausgeführt. Die Wärmeleitfähigkeit beträgt 0,025 W/(mK).
SICHERHEITSTEMPERATURWÄCHTER
- Überwachung der Heizkreistemperaturen bei Fußbodenheizung
- Abschaltung der Umwälzpumpe zum Schutz des Fußbodens
OPTIONALE ZUSATZAUSSTATTUNG
ZIRKULATIONSEINHEIT
- Zirkulationslanze direkt im Speicher eingebaut
- Zirkulationspumpe für die Umwälzung des Warmwassers bis zur Zapfstelle, um schnell Warmwasser zapfen zu können
- Temperaturfühler, um unnötige Laufzeiten der Umwälzpumpe zu vermeiden
- Warmwassermischventil sorgt für eine gleichbleibende Zirkulationstemperatur im Leitungsnetz
- Energieeinsparung durch Umgehung der Frischwasserstation, da diese nicht in Betrieb ist
- Sicherstellung einer gleichbleibenden Temperaturschichtung im Speicher
2. HEIZKREIS
Lieferung von 2 Heizkreispumpengruppen für die Versorgung 2 unterschiedlicher Heizkreise z. B. Fußbodenheizung und Heizkörper im Gebäude
PRIMÄRANSCHLUSSSET
Kugelhahn-Anschlussset für CaldoTHERM:
2 Eckkugelhähne mit 1‘‘Innengewinde x 1‘‘Überwurfmutter
